LIDoTT® ist eine einzigartige, weltweit patentierte Entwicklung.
Steigende und fallende Wasserstände können so nahtlos mit dem LIDoTT® Sensor lückenlos erfaßt werden.
LIDoTT® ist die nächste Generation von Füllstandssensoren. Er integriert Ultraschall Füllstand, Druck Wassertiefe und Temperatur Sensoren in einem kompakten Gerät. LIDoTT® liefert hochwertige Daten während des Trockenwetterabflusses genauso wie unter Einstaubedingungen.
LIDoTT® ist ein einzigartiges, in Großbritannien und weltweit patentiertes, Design. Bei steigenden und fallenden Wasserständen wechselt LIDoTT® nahtlos von der Ultraschall-Füllstandsmessung zur Drucktiefenmessung und wieder zurück – und liefert so kontinuierliche Daten.
Als Wasserstandsüberwachungssensor ist LIDoTT® kosteneffizient und daher ideal für den breiten Einsatz. Es kann in Kanalnetzen, in häuslichen Kanalschächten und in anderen Wasserläufen positioniert werden. Bei der Aufstellung in Umgebungen, die direktem Sonnenlicht ausgesetzt sind, muß ein Sonnenschutz verwendet werden.
MCERTS hat unseren Sensor nach den EA-Teststandards für Event Duration Monitoring akkreditiert! Der LIDoTT Sensor ist der erste batteriebetriebene MCERTS EDM-Sensor Großbritanniens*
Der LIDoTT® Sensor ist sehr einfach zu montieren und benötigt sehr wenig Wartungsaufwand. Der Drucksensor benötigt keine Druckkompensation.
Externe Batterie und Antennen optional erhältlich.
Das Gehäuse ist aus einem sorgfältig ausgewählten, widerstandsfähigen, selbstreinigenden Kunststoffpolymer gestaltet und tauchfähig. LIDoTT® ist in allen Umgebungen sicher einsetzbar und ATEX- und IECEx-zertifiziert Zone 0.
Wenn das Kanalnetz bei Niederschlagsereignissen oder durch Verstopfungen eingestaut wird, schaltet der LIDoTT-Wasserstandssensor® automatisch den Sensormodus von Ultraschall (Füllstand) auf Druck (Tiefe) um und liefert nahtlos hochwertige Daten für das Kanalnetzwerkmanagement. Dieser Übergang wir nahtlos auf den externen Datenlogger übertragen. Dafür wird nur ein Datenkanal benötigt.
Ultraschall Füllstandssensor
Der LIDoTT-Sensor® erkennt zuverlässig subtile Änderungen der "normalen" Betriebsbedingungen – und liefert beispielsweise kleine schlamminduzierte Schwankungen der Fließtiefe genau.
“In Air” Temperatur Sensor
Primär zur Kalibrierung der Abstandsmessung bei Änderungen der Luftdichte eingesetzt, kann optional die Temperatur als Messgröße vom Datenlogger gespeichert werden.
Drucksensor
Mit seinem Meßbereich von 10 m ist der Drucksensor für außergewöhnliche Tiefenmessungen geeignet. LIDoTT® bietet einen nahtlosen Übergang von der Füllstandsmessung – mit seinem Ultraschallsensor – zur Tiefenmessung – mit dem Drucksensor. Der Drucksensor wird aktiviert und mißt die steigende Tiefe, bevor der Ultraschallsensor die Totzone erreicht.
Bei Wasserständen unterhalb des Sensors mißt der Ultraschallsensor. verantwortlich. Sobald der Füllstand die Unterseite des Drucksensors erreicht, beginnt die Druckmessung und eine Kalibriersequenz beginnt.
Wenn der Wasserstand in das Ultraschall-Totzone eintritt, ist die Kalibriersequenz abgeschlossen und der kalibrierte Drucksensor übernimmt und liefert kontinuierliche, genaue Wasserstandsdaten.
Der LIDoTT-Sensor® kommuniziert über eine Reihe von seriellen Protokollen, einschließlich Modbus*, und kann mit vielen kompatiblen Datenloggern verbunden werden.
* als Produktvariante erhältlich
ULTRASONIC LEVEL SENSOR
Typ: Piezo-keramisch, temperaturkompensiert
Messbereich: 0.000 - 10.50m
Genauigkeit: +/- 2mm
TEMPERATUR SENSOR
Type: High Precision CMOS Temperature device
PRESSURE SENSOR
Type: Isolated Silicon Diaphragm
Range: 0-10.00m
Accuracy: ±0.2% FS
ARBEITSUMGEBUNG
Betriebstemperatur: -20°C bis +60°C.
Schutzklasse: IP68/NEMA6P.
Stecker: IP68 Mil - Spec.
Dimensions: 200mm(h) x 125mm(d) x 115mm(w)
ZULASSUNGEN
LIDoTT Sensor ATEX Zone 0 certified CML 20ATEX2039X IECEx Zone 0 certified IECEx CML 20.0019X II 1 G, Ex ia IIB T4 Ga. Ta= -20°C to +60°C MCERTS No: MC240396/00 MCERTS Ultrasonic sensor certified range: 1m MCERTS Temperature Range: -10°C to +40°C
LIDoTT Smart ATEX Zone 0 certified CML 21ATEX2097X IECEx Zone 0 certified IECEx CML 21.0002X II 1 G, Ex ia IIB T4 Ga. Ta= -20°C to +60°C MCERTS No: MC240396/00
Patent Number: GB2591274
Füllstandsmessung und Alarmgeber in einem Gerät

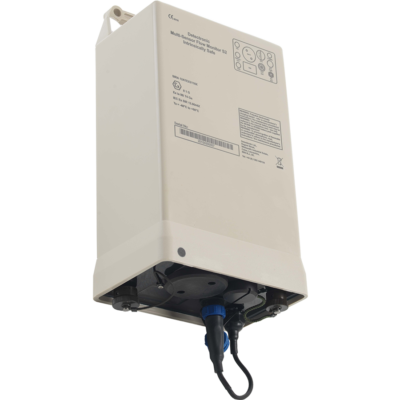

Der Füllstandssensor MSFM Lite von Detectronic wurde speziell für die Messung des Wasserstands und der Wassertiefe in Stauräumen und RÜBs entwickelt. Er kann aber auch zur Fernüberwachung von Tank- und Behälterfüllständen in explosionsgefährdeten Bereichen verwendet werden, die nach ATEX-Zone 0 zertifiziert sind
Eine berührungslose Durchflußmessung für Messgerinne und Wehre.

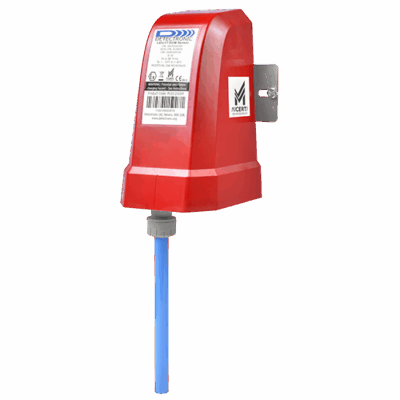

Die Orakel Durchflußmessung besteht aus einem berührungslosen Füllstandssensor und dem Orakel Messumformer.
